볼트,나사

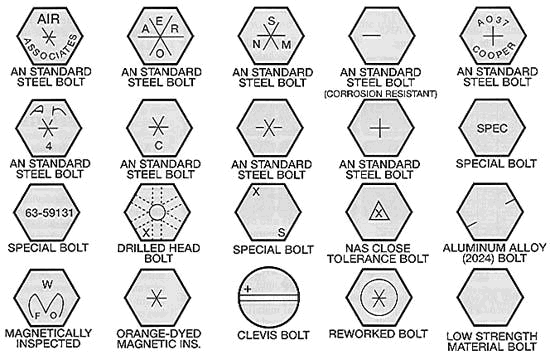

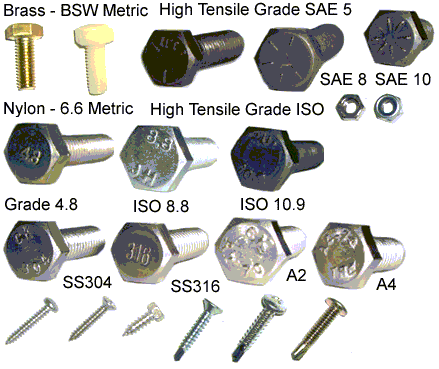

Bolt Markings

Screw threads

나사의 표시

나사의 종류, 치수, 등을 표시할 경우에는 다음과 같이 수나사의 산봉우리, 암나사의 골 밑에서 지시선을 긋고, 그 끝에 보기와 같이 차례대로 기호를 적는다.

위에서 감긴 방향은 왼나사의 경우에만 표시하고 오른나사의 경우에는 표시하지 않는다. 줄 수도 1줄은 표시하지 않고 2줄 이상만 표시한다. 나사의 호칭은 다음과 같이 구성되어 있다. ①피치를 mm로 표시하는 나사의 경우 피치를 mm로 표시하는 나사의 경우는 『나사의 종류를 표시하는 기호, 나사지름을 나타내는 숫자 × 피치』 로 나타낸다.그러나 미터 보통 나사인 경우에는 나사의 호칭 치수가 정해지면 피치는 아울러 정해지므로 피치부분은 생략하는 것이 원칙이다. 다음은 미터 가는 나사와 미터 보통 나사의 표시법을 비교해서 보여주고 있다.

②피치를 산의 수로 표시하는 경우(유니파이 나사는 제외) 피치를 산의 수로 표시하는 경우는 『나사의 종류를 표시하는 기호, 수나사의 지름을 나타내는 숫자, 산, 산수』로 나타낸다.

SM 1/4 산 40

③유니파이 나사의 경우 유니파이 나사의 경우는, 『나사의 지름을 표시하는 숫자 또는 호칭 - 산수, 나사의 종류를 나타내는 기호』로 표시된다. 다음 보기와 같다.

3/8-16 UNC

다음 표는 나사의 종류를 표시하는 기호 및 그 보기에 관한 것이다. 구분 나사의 종류 나사의 종류를 표시하는 기호 나사의 호칭에 대한 표시방법의 보기 관련 규격 일반용 ISO 규격에 있는 것 미터 보통 나사 M M8 KS B 0201 미터 가는 나사 M8 ×1 KS B 0204 미니츄어 나사 S S0.5 KS B 0228 유니파이 보통 나사 TNC U 3/8 -16UNC KS B 0203 유니파이 가는 나사 UNF No.8-36 UNF KS B 0206 미터 사다리꼴 나사 Tr Tr 10×2 KS B 0229 관용 테이퍼 나사 테이퍼 수나사 R R 3/4 KS B 0222 테이퍼 암나사 Rc Rc 3/4 평행 암나사 Rp Rp 3/4 ISO 규격에 없는 것 관용 평행 나사 G G 1/2 KS B 0221 30도 사다리꼴 나사 TM TM 18 KS B 0227 29도 사다리꼴 나사 TW TW 18 KS B 0226 관용 테이퍼 나사 테이퍼 나사 PT PT 7 KS B 0222 평행 암나사 PS PS 7 관용 평행 나사 PF PF 7 KS B 0221 특 수 용 후강 전선관 나사 CTG CTG 16 KS B 0223 박강 전선관 나사 CTC CTC 19 자전거 나사 일반용 BC BC 3/4 KS B 0224 스포츠용 BC 2.6 미싱 나사 SM SM 1/4 산 40 KS B 0225 전구 나사 E E10 KS C 7702 자동차용 타이어 밸브 나사 TV TV 8 KS R 4006 자전거용 타이어 밸브 나사 CTV CTV 8 산 30 KS R 8044

여러 가지 나사의 KS 규격

KS에서 규정하고 있는 여러 가지 나사에는 미터 보통 나사의 기준 치수 (KS B 0201), 미터 가는 나사의 기준 치수 (KS B 0204), 유니파이 보통 나사의 기준 치수 (KS B 0203), 유니파이 가는 나사의 기준 치수 (KS B 0206), 관용 평행 나사

(KS B 0221), 관용 테이퍼 나사 (KS B 0222), 30?사다리꼴 나사 (KS B 0227), 29? 사다 리꼴 나사 (KS B 0226),

미터 사다리꼴 나사의 기준 치수 (KS B 0229) 등이 있다.

미터 나사 치수 보기

접기

호칭	피치	바깥지름	골지름	접촉 높이	볼트용 구멍 지름			암나사용 구멍 지름
					2급	모떼기	C' Dia	90%	탭 드릴
M1	0.25	1.0	0.729	0.135	1.2	0.2	3	0.76	0.75
M1.1	0.25	1.1	0.829	0.135	-	-	-	0.86	0.85
M1.2	0.25	1.2	0.929	0.135	1.4	0.2	4	0.96	0.95
M1.4	0.30	1.4	1.075	0.162	1.6	0.2	4	1.11	1.10
M1.6	0.35	1.6	1.221	0.189	1.8	0.2	5	1.26	1.25
M1.8	0.35	1.8	1.421	0.189	2.1	0.2	5	1.46	1.45
M2	0.40	2.0	1.567	0.217	2.4	0.3	7	1.61	1.60
M2.2	0.45	2.2	1.713	0.244	2.6	0.3	8	1.76	1.75
M2.5	0.45	2.5	2.013	0.244	2.9	0.3	8	2.06	2.05
M3	0.50	3.0	2.459	0.271	3.4	0.3	9	2.51	2.50
M3.5	0.60	3.5	2.850	0.325	3.9	0.3	10	2.92	2.90
M4	0.70	4.0	3.242	0.379	4.5	0.4	11	3.32	3.30
M4.5	0.75	4.5	3.688	0.406	5.0	0.4	13	3.77	3.80
M5	0.80	5.0	4.134	0.433	5.5	0.4	13	4.22	4.20
M6	1.00	6.0	4.917	0.541	6.6	0.4	15	5.03	5.00
M7	1.00	7.0	5.917	0.541	7.6	0.4	18	6.03	6.00
M8	1.25	8.0	6.647	0.677	9.0	0.6	20	6.78	6.80
M9	1.25	9.0	7.647	0.677	-	-	-	7.78	7.80
M10	1.50	10.0	8.376	0.812	11.0	0.6	24	8.54	8.50
M11	1.50	11.0	9.376	0.812	-	-	-	9.54	9.50
M12	1.75	12.0	10.106	0.947	13.5	1.1	28	10.3	10.20
M14	2.00	14.0	11.835	1.083	15.5	1.1	32	12.1	12.00
M16	2.00	16.0	13.835	1.083	17.5	1.1	35	14.1	14.00
M18	2.50	18.0	15.294	1.353	20.0	1.1	39	15.6	15.50
M20	2.50	20.0	17.294	1.353	22.0	1.2	43	17.6	17.50
M22	2.50	22.0	19.294	1.353	24.0	1.2	46	19.6	19.50
M24	3.00	24.0	20.752	1.624	26.0	1.2	50	21.1	21.00
M27	3.00	27.0	23.752	1.624	30.0	1.7	55	24.1	24.00
M30	3.50	30.0	26.211	1.894	33.0	1.7	62	26.6	26.50
M33	3.50	33.0	29.211	1.894	36.0	1.7	66	29.6	29.50
M36	4.00	36.0	31.670	2.165	39.0	1.7	72	32.1	32.00
M39	4.00	39.0	34.670	2.165	42.0	1.7	76	35.1	35.00
M42	4.50	42.0	37.129	2.436	45.0	1.8	82	37.6	37.50
M45	4.50	45.0	40.129	2.436	48.0	1.8	87	40.6	40.50
M48	5.00	48.0	42.587	2.706	52.0	2.3	93	43.1	43.00
M52	5.00	52.0	46.587	2.706	56.0	2.3	100	47.1	47.00
M56	5.50	56.0	50.046	2.977	62.0	3.5	110	50.6	50.50
M60	5.50	60.0	54.046	2.977	66.0	3.5	115	54.6	54.50
M64	6.00	64.0	57.505	3.248	70.0	3.5	122	58.2	58.00
M68	6.00	68.0	61.505	3.248	74.0	3.5	127	62.2	62.00

접기

탭 드릴 사이즈

접기

탭 드릴 규격 공식

(metric 60 deg. 68% - 77% of thread)

The tap drill formula is : tap drill = nominal screw diameter - thread pitch

(예 :M10 x 1.5 thread →10 - 1.5 = 8.5 →tap uses a 8.5 drill).

10 (O.D.) - 1.5 (PITCH) = 8.5 mm (TAP DRILL SIZE).

참고 참고참고 참고 참고 참고 참고 탭 드릴

접기

외래어

접기

현장에서 사용하는

치수 의 일본식 호칭의 해부

	1分	2分	3分	4分	5分	6分	7分	1 inch
일어	いちぶ	にぶ	さんぶ	よんぶ	ごぶ	ろくぶ	ななぶ	インチ
호칭	이찌부	니부	삼부	욘부	고부	로쿠부	나나부	인치
의미	1/8	2/8	3/8	4/8	5/8	6/8	7/8	8/8
해석	1/8	1/4	3/8	1/2	5/8	3/4	7/8	1

分(ぶん, ぶ)

예) 2.5分은 2分5厘으로 '니브고링'이라 호칭하고 5/16 인치에 해당한다.(厘 りん)

따라서 이찌부고링은 3/16을, 삼부고링은 7/16, 욤부고링은 9/16에 해당된다.

볼트,파이프등의 호칭에 사용하고 있으나 의미를 아시는 분들은 고부가 아니라 5/8 인치라고 호칭하는 것이 바람직해 보임. 더

나아가 미터법으로 규격을 통일 하면 더 이상적이겠죠.

고쳐야할 또다른 단위 호칭

주로 건설 현장에서 많이 사용하는

㎡과 ㎥의 일본식 호칭 헤베(헤배)와 루베(루배, 누배)도 제곱미터와 세제곱미터로 호칭하는 것이 맞는 사용례입니다.

㎡는 平米(へいべい 헤베), ㎥는 立米(りゅうべい 류베)로 발음하는 일제 용어는 버렸으면 합니다.

세제곱미터가 길어서 불편하면 일본사람들이 입미로 줄이듯이 우리도 입미로 줄여 우리 발음대로 입미로 하는 건 어떨까요?

누배나 루배로 발음하는 한국사람을 일본사람들은 어떻게 생각할까요? (일본 제국주의 백성들이 아직도 충성스럽게....)

외래어는 다 틀리게 쓰나.......

접기

Snap-on Tools TECHWRENCH & TechAngle Torque Wrenches

Snap-on Tools Variable Length Socket, Ratchet Extension

공구들

접기

New updated milli-grip adjustable spanner that won't slip

접기

참고

접기

참고 참고 참고 참고 참고 참고 참고 참고 참고참고

참고 참고 참고참고참고 참고 참고 참고 참고 참고

참고 참고참고참고 참고참고참고 참고 참고 참고

참고 참고 참고 참고 참고 참고 참고 참고 참고 참고

참고

접기

참고

더보기

접기

인치 호칭의 배관용 테이퍼나사 (BSPT); 영국

관용 나사의 호칭	JIS B0203		JIS B0203		JIS B2301
	테이퍼암나사 Rc(PT)		평행암나사 Rp(PS)		테이퍼암나사
	계산치	드릴경	계산치	드릴경	계산치	드릴경
1/16 ‐28	6.230	6.2	6.490	6.5	－	－
1/8 ‐28	8.235	8.2	8.495	8.5	8.191	8.2
1/4 ‐19	10.941	10.9	11.341	11.4	10.945	10.9
3/8 ‐19	14.428	14.4	14.846	14.9	14.388	14.4
1/2 ‐14	17.950	18	18.489	18.5	17.943	18
¾-14	23.349	23	23.975	24	23.305	23
1-11	19.423	29	30.111	30	29.353	29
1¼-11	37.940	38	38.772	39	37.890	38
1½-11	43.833	44	44.565	45	43.720	43
2-11	55.412	55	56.476	56	55.406	55
2½-11	70.701	71	72.009	72	70.788	70
3-11	83.201	83	84.709	85	83.364	83
3½-11	95.547	96	97.155	97	95.747	95
4-11	107.834	108	109.855	110	108.322	108
5-11	133.110	133	135.255	135	133.597	133
6-11	158.510	159	160.655	161	158.810	158

"1.JIS B0203 테이퍼나사의 계산치는 이음새의 단면에 기준치가 있을 때에, 유효나사부의
　소경 위치의 산정１산이 불완전산이 되는 것이 허용되는 경우의 스트레이트구멍이다."
"2.JIS B2301 테이퍼나사의 계산치는 이음새의 단면에 기준치가 있을 때에, 소경 위치의 산정이
　완전산이 되어야하는 경우의 스트레이트구멍이다."
3. 1/16(은)는 JIS B0203-1982의 Rc에 준하고 있다.

4. 나사산의 숫자가 같다는 것은 나사산의 크기가 같음을 뜻한다.

( 파이프 머신 작업시 나사산의 수가 동일한 배관은 외경은 다르지만, 동일한 pipe die를 사용한다.)

인치 호칭의 배관용 테이퍼나사 (NPT,NPS); 미국

호칭 NPT Size	나사산수 per inch	외경 inch (mm)	피치 inch (mm)
1/16"	27	0.3125in (7.94mm)	0.03704in (0.94082mm)
⅛"	27	0.405in (10.29mm)	0.03704in (0.94082mm)
¼"	18	0.540in (13.72mm)	0.05556in (1.41122mm)
3/8"	18	0.675in (17.15mm)	0.05556in (1.41122mm)
½"	14	0.840in (21.34mm)	0.07143in (1.81432mm)
¾"	14	1.050in (26.67mm)	0.07143in (1.81432mm)
1"	11½	1.315in (33.40mm)	0.08696in (2.20878mm)
1¼"	11½	1.660in (42.16mm)	0.08696in (2.20878mm)
1½"	11½	1.900in (48.26mm)	0.08696in (2.20878mm)
2"	11½	2.375in (60.33mm)	0.08696in (2.20878mm)
2½"	8	2.875in (73.02mm)	0.12500in (3.175mm)
3"	8	3.500in (88.90mm)	0.12500in (3.175mm)
4"	8	4.500in (114.30mm)	0.12500in (3.175mm)
5"	8	5.563in (141.30mm)	0.12500in (3.175mm)
6"	8	6.625in (168.27mm)	0.12500in (3.175mm)
10"	8	10.750in (273.05mm)	0.12500in (3.175mm)
12"	8	12.750in (323.85mm)	0.12500in (3.175mm)
14" OD	8	14in (355.60mm)	0.12500in (3.175mm)
16" OD	8	16in (406.40mm)	0.12500in (3.175mm)
18" OD	8	18in (457.20mm)	0.12500in (3.175mm)
20" OD	8	20in (508.00mm)	0.12500in (3.175mm)
24" OD	8	24in (609.60mm)	0.12500in (3.175mm)
